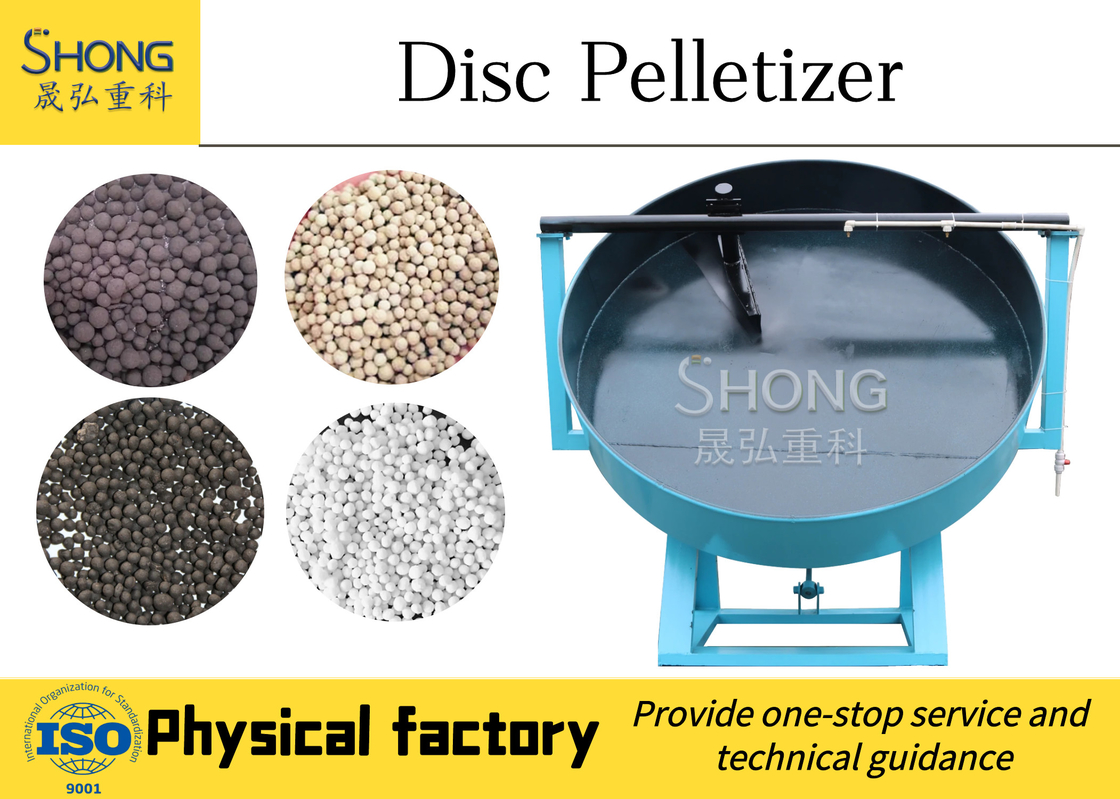

6t/H 비료 원판 제림기 공 모양 비료 생산 설비

비료 생산 장비 디스크 granulator

소개:

이 일련의 디스크 곡성화기에서, 곡성화 디스크의 각도는 통합 아크 구조를 채택하고, 곡성화 비율은 93% 이상에 도달 할 수 있습니다. 노동 효율성을 향상시킵니다.감소기 및 모터는 유연한 벨트에 의해 구동됩니다, 시작에 안정적이고 내구적이며 변형되지 않습니다. 두꺼우고 더 무겁고 견고한 기본 설계는 고정 할 앵커 볼트가 필요하지 않으며 원활하게 회전합니다.granulator의 주요 기어 고주파 소화 채택이 표면은 균일한 재료와 높은 곡성 비율을 가지고 있습니다. 원활한 작동, 견고하고 내구성있는 장비, 긴 사용 시간, 등사용자들이 잘 받아들이고 사용자들이 선택할 수 있는 이상적인 제품입니다..

작동 원리:

이 제품 시리즈의 작동 원리는: 주 모터가 롤리와 벨트를 구동하고, 피니언 기어는 감소기로 구동됩니다.디스크의 바닥에 고정 작은 기어와 큰 기어는 분할 유형입니다, 그들은 상호 치아와 서로로 작동합니다. 큰 기어는 전문적으로 설계 된 피침 구멍을 통해 프레임 조정 판에 고정 된 곡선 판에 설치됩니다.granulation 판이 지속적으로 회전 후, 스프레이 장치와 결합하면 물질이 균일하게 결합되어 구형 모양이됩니다.물질이 벽에 달라붙는 것을 방지하기 위해 granulation 트레이의 상단에 자동 공급 시스템이 설계되어 있습니다., 따라서 기계의 사용 시간을 크게 향상시킵니다. 모터의 연속 회전으로, 재료의 연속 입력은 사용자의 요구를 충족시키기 위해 대량 생산을 달성 할 수 있습니다.

구조 개요:

1프레임 부분: 회전 부분과 전체 몸의 회전 부분은 프레임에 의해 지지되기 때문에 힘은 상대적으로 크다. 따라서,기계의 프레임 부분은 두꺼운 채널 스틸로 용접되어 있습니다., 그리고 기계의 목적을 달성하기 위해 엄격한 품질 인증과 특정 프로세스 요구 사항을 통과했습니다.

2변속기 프레임 및 pelletizing판의 부분을 조정: 전체 기계의 중요한 부분은 pelletizing판입니다.그리고 펠레티징 플레이트의 전체 중력 중심이 조정 부분에 설치됩니다.따라서 우리 회사는 특히 중간 탄소 강철 판 및 채널 강철의 용접을 채택합니다.이 기계의 목적을 달성하기 위해.

3변속기 부분: 전체 기계, 변속기 부분은 훌륭하고 중요합니다. 그리고 전체 기계의 작업은 이것으로부터 수행됩니다.변속기 조정 프레임에 설치 된 주 모터와 감소기는 신뢰할 수있는 품질입니다.. 모터는 벨트 릴리, V 벨트, 감소기 및 피니온을 구동합니다. 피니온은 펠레티싱 디스크의 큰 기어를 회전시켜 펠레티싱 디스크가 작동하도록합니다.크고 작은 모든 기어들은 고주파 강화되어 있습니다., 사용 시간이 길어집니다. 펠레팅 디스크 전체는 조정 디스크에 설치 된 재료 주 샤프에 고정됩니다. 샤프 헤드의 연결 부분은 톱니 장착을 채택합니다.그래서 디자인이 좀 더 합리적이죠.

4granulation 디스크: 이 기계의 granulation 디스크의 각도는 전체 기계의 아크 구조를 채택하고 granulation 비율은 93 또는 더 도달 할 수 있습니다.granulation 디스크는 세 개의 배charge 포트를 갖추고 있습니다, 간헐적 인 생산 작업에 편리하며 노동 강도를 크게 줄입니다. , 노동 효율성을 향상. 펠레티싱 디스크의 바닥은 복수의 방사성 철판으로 강화되어 변형없이 튼튼하고 내구적입니다.

5- 자동 물질 청소 장치: 이 부품은 필레티싱 디스크 위에 설치되어 더 낮은 프레임 모양으로, 자동 물질 청소 보드가 설치되어 있습니다.생산 과정에서 벽에 붙어있는 재료가 기계의 사용 시간을 크게 향상시키고 또한 노동을 절약 할 수 있도록.
